DAS LIGNO SYSTEM

Das LIGNO Planscheibensystem

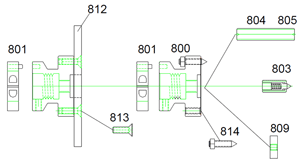

Die Plannabe 800 ist das Kernstück zur Befestigung von kleinen und großen Werkstücken.
Sie kann einfach mit einer zusätzlichen Planscheibe 812 komplettiert werden, oder man
kann auch selbst angefertigte Planscheiben aus Holz, MDF etc. in beliebigen Dimensionen,
benutzen und diese mit Hilfe der 30 mm Zentrierscheibe 809 immer wieder korrekt
montieren. Sie werden dann von vorne mit versenkten Stahlschrauben 813 oder von hinten
mit Holzschrauben gesichert.
Das M 16 Gewinde im Zentrum der Plannabe kann für die federnde Spitze 803 oder für
verschieden lange Schrauben 804 und 805, benutzt werden.
Die Plannabe 800 kombiniert mit den verstellbaren Stiftschrauben 811 und der federnden
Spitze 803 ergibt einen exzellenten Vierpunktmitnehmer, der sich besonders gut zum
exakten Wiederpositionieren eignet. Die Ablaufsicherung 801 verhindert das
unbeabsichtigte Ablaufen der Plannabe bei Linkslauf.


Artikelnr Bezeichnung
800
801
803
804
805
806
809
812
813
814

Plannabe
Ablaufsicherung
Federbelastete Spitze
Schraube M 16 L=200
Schraube M 16 L=400
Schraube M 16 L= nach Wunsch
Zentrierscheibe
Planscheibe ALU Ø 160x10
Schraube M8x30 (4x)
Schraube Spitz M8x40 (4x)

800+803
800+803+814
801
800+801+803+814
800+812+813
800+Plywood+Schmirgelsch.
