Technische Beschreibung

Drechselbank

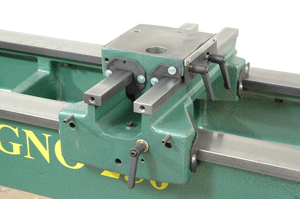

Der massive Combiwagen aus Grauguß wird mit 17 individuell justierbaren Kugellagern spielfrei geführt. Zum Festsetzen sind zwei Sattelbremsen aus Messing eingebaut. Speziell entwickelte Dichtungen schützen die Lager vor Verunreinigungen.

Das Bild zeigt den Einsatz des Swivel- Kopierers.

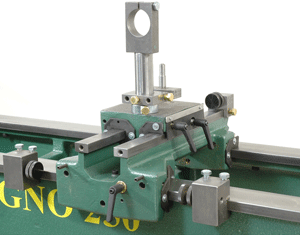

Combiwagen mit Halter für Bohr oder Fräsmaschinen (43 mm Bohrung).
Der Halter trägt den justierbaren Tiefenanschlag mit kugelgelagertem Abtaststift für Fräsarbeiten.

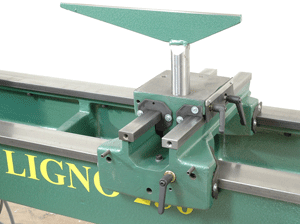

Für den seitlichen Stop werden links und rechts Anschläge festgeklemmt. Als Tiefenbegrenzung dient ein Anschlag, der hinter dem Oberwagen festgeklemmt wird. Die Anschläge sind mit Präzisionsstellschrauben und Muttern versehen.

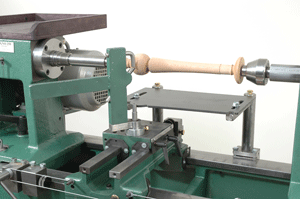

Hier ist eine Werkzeugauflage auf den Combiwagen montiert. Bei Langholz ist das ein großer Vorteil, man schiebt den Wagen einfach mit und behält immer den gleichen Abstand zum Werkstück.
